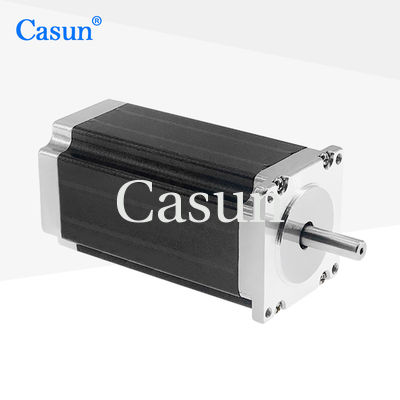

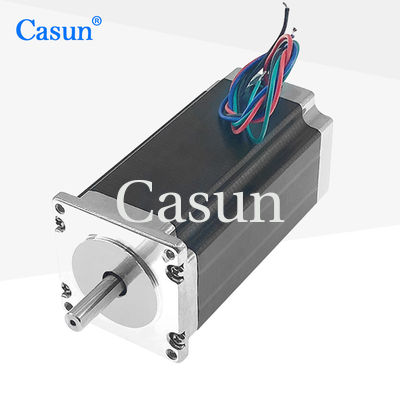

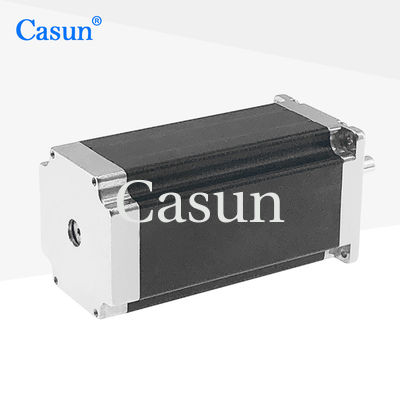

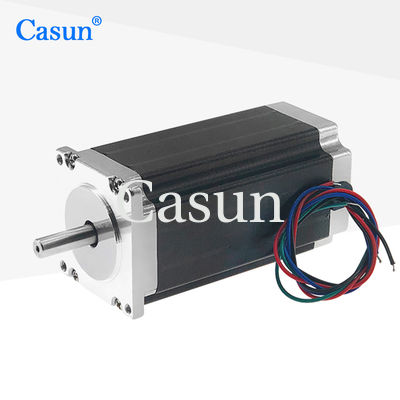

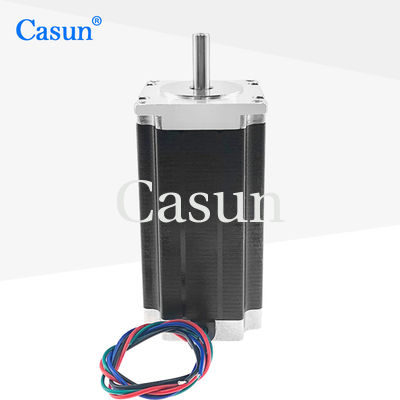

Corpo de 100 mm Nema 23 Motor passo a passo 3.3N.M Para Cnc Kit Dc Motor

Corpo de 100 mm Nema 23 Motor passo a passo 3.3N.M Para Cnc Kit Dc Motor

Nome da marca:	Casun
Número do modelo:	O número de veículos aéreos
moq:	10pcs
Preço:	US $19.00 - 10.00/ Piece
Condições de pagamento:	L/C, D/A, D/P, T/T
Supply Ability:	100000/pcs por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE, ISO, ROHS

Fator de pressão:

8 mm

Torque:

3.3 N.m.

Corrente:

Voltagem:

8.3V

Corpo:

100 mm

Aplicação:

Máquina CNC

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

100 mm Corpo Nema 23 Motor passo a passo

3.3N.M Nema 23 Motor passo a passo

Descrição do produto

Nem 23 motor passo a passo, 57 * 57 * 100mm 1,8 grau 2 fase, 3.3N.m torque de retenção.

Fornecedor de alta qualidade Nema 23 Motor passo 3,3N.M Para Cnc Kit Dc Motor

O motor passo-a-passo de desaceleração de 57 mm combina as características dos motores passo-a-passo e dos redutores,que permitam um controlo preciso do posicionamento e que sejam adequados para aplicações que exijam um posicionamento de elevada precisão.

O controlo em circuito aberto elimina a necessidade de retroalimentação da posição, reduzindo assim o consumo de energia.

Características:

As versões bipolares ou unipolares estão disponíveis
Oferecemos serviços personalizados e aceitamos fabricação por contrato. !
Disponível em versões de eixo único ou duplo
Especialista profissional em soluções de transmissão
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	3 A
Torque de retenção	3.3 N.m.
Resistência	2.8 mm
Indutividade	11 mH
Inercia do rotor	650 g-cm2
Peso do motor	10,3 kg
Shatf	20 mm
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Caixa de engrenagens

Material da caixa:Metal
Rolamentos de saída: Rolamentos de esferas
Max.Carga radial ((12 mm a partir da flange):≤ 80N
Carga axial máxima do eixo:≤ 30N
Desvio radial do eixo (perto da flange):≤ 0,06 mm
Desvio axial do eixo:≤ 0,3 mm
Reacção no zero-carga:1.5°

Curvas de binário

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Raio	Eficiência
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

Corpo de 100 mm Nema 23 Motor passo a passo 3.3N.M Para Cnc Kit Dc Motor 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
