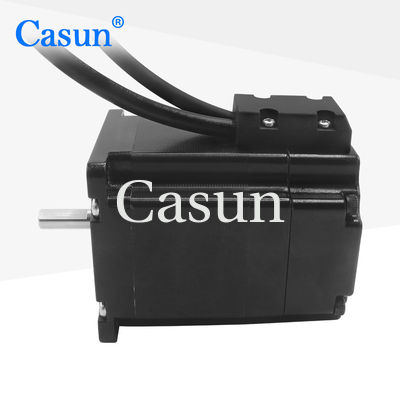

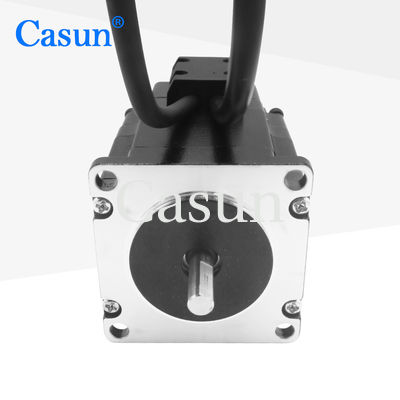

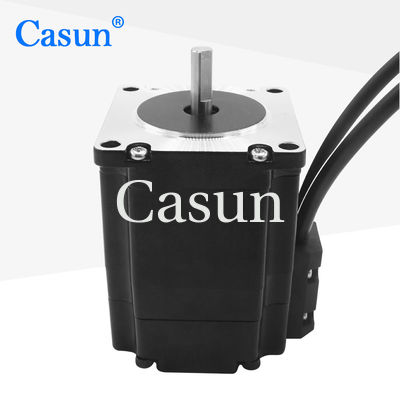

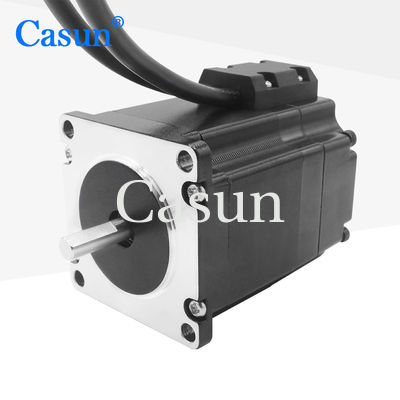

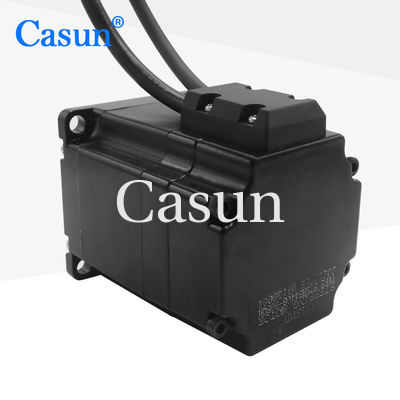

57*54mm de circuito fechado Nema 23 motor passo a passo 1.2N.M para Cnc Kit Dc Motor

57*54mm de circuito fechado Nema 23 motor passo a passo 1.2N.M para Cnc Kit Dc Motor

Nome da marca:	Casun
Número do modelo:	57SHD4406-20BQH
moq:	10 unidades
Preço:	US $16.00 - 9.00/ Piece
Condições de pagamento:	L/C, D/A, D/P, T/T
Capacidade de Fornecimento:	100000/pcs por mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE, ISO, ROHS

Haste:

6,35 mm

Torque:

1.2N.m

Atual:

Tensão:

2.7V

Corpo:

54 mm

aplicativo:

Máquina CNC

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

100000/pcs por mês

Destacar:

Motor passo Nema 23 de circuito fechado

1.2N.M Nema 23 motor passo a passo

Descrição do produto

57×54mm de circuito fechado NEMA 23 motor passo a passo 1.2N.M para CNC Kit DC Motor

NEMA 23 motor passo de circuito fechado, 57×57×54mm, ângulo de passo de 1,8 graus, 2 fases, com binário de retenção de 1,2 N.m.Este motor passo-a-passo NEMA 23 de circuito fechado de 57×54mm de alta qualidade é projetado especificamente para kits CNC e aplicações de motores DC.

O motor passo de ciclo fechado de 57 mm combina as características dos motores passo, permitindo um controle de posicionamento preciso e sendo adequado para aplicações que exigem posicionamento de alta precisão.

Características fundamentais

Disponíveis versões bipolares ou unipolares
Serviços personalizados e fabrico por contrato disponíveis
Disponível em versões de eixo único ou duplo
Especialista profissional em soluções de transmissão
Personalizações disponíveis mediante pedido

Dimensões

Especificações do motor

Especificações	Valor
Ângulo de passo	10,8°
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	3 A
Torque de retenção	1.2 N.m.
Resistência	0.9 ohms
Indutividade	4.5 mH
Inercia do rotor	260 g-cm2
Peso do motor	00,8 kg
Fator de pressão	20 mm
Conexão	Bipolar

Especificações de funcionamento

Motor

Parâmetro	Especificações
Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto

Caixa de engrenagens

Parâmetro	Especificações
Material de habitação	Metal
Rolamento na saída	Rolamentos de esferas
Max. Carga radial (12 mm a partir da flange)	≤ 80N
Carga axial do eixo	≤ 30N
Desvio radial do eixo (perto da flange)	≤ 0,06 mm
Desempenho axial do eixo	≤ 0,3 mm
Reacção negativa em zero carga	1.5°

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76	80%
60 mm		19.2	26.8
42.7 mm	51	70%	71
	99.5	139

Disponível para personalização

Se o nosso motor padrão não pode satisfazer as suas necessidades, podemos personalizar o motor de acordo com as suas necessidades.

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Opções disponíveis

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Por favor, clique no botão abaixo para nos dizer seus requisitos e obter uma cotação personalizada.

Obtenha uma citação
