Motor de Passo Híbrido
>
|
|
| Lugar de origem | China |
| Marca | Casun |
| Certificação | CE,ROHS,ISO |
| Número do modelo | 42SHD0089-24BH |

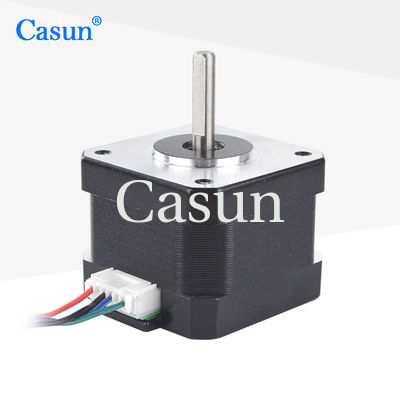

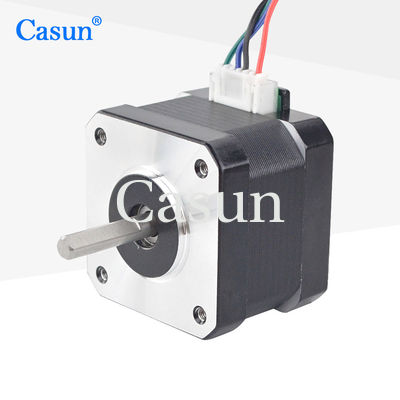

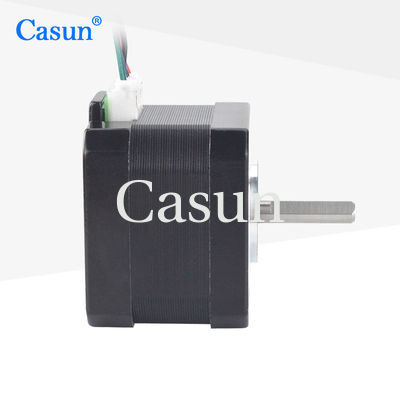

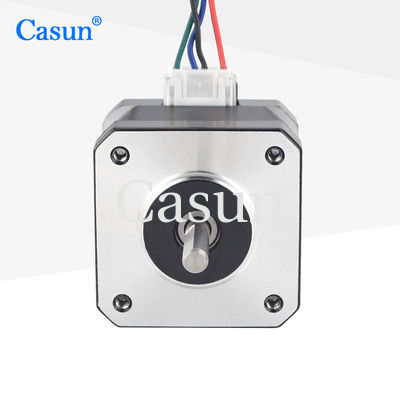

42x42x34mm NEMA 17 eixo D motor passo DC 12V 0,3N.M Para eixo XYZ
O motor passo de 42 mm adota um projeto de duas fases e quatro fios, com uma estrutura simples e confiabilidade estável.
Vantagens em situações em que é necessária uma operação estável a longo prazo, tais como equipamentos de automação industrial.
Características:
Passo Angel |
10,8 ° |
Tamanho do quadro |
42 mm |
Número de fases |
Fase 2 |
Corrente nominal |
0.6 A |
Torque de retenção |
300 mN.m |
Resistência |
12 ohms |
Indutividade |
15 mH |
Inercia do rotor |
38 g-cm2 |
Peso do motor |
0.2 kg |
Número de leads |
4 |
Conexão |
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de humidade (%) : 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC durante 1 min.
| Modelo | Torque de retenção | Ângulo de passo | Comprimento do motor | Tipo de eixo | Corrente nominal |
| 42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D eixo 20 mm | 1.0A |
| 42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D eixo 20 mm | 0.4A |
| 42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D eixo 20 mm | 1.68A |
| 42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D eixo 24 mm | 2.0A |
| 42SHD4813 | 0.8 N.m. | 10,8° | 60 mm | D eixo 24 mm | 2.1A |
