Motor de Passo Híbrido
>
|
| Lugar de origem | China |
| Marca | Casun |
| Certificação | CE,ROHS,ISO |
| Número do modelo | 57SHD4408-21BH |

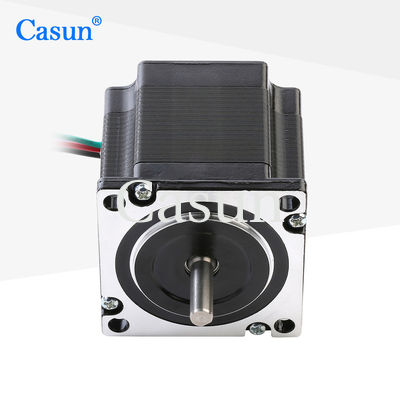

MOTOR DE PASSO NEMA 23 PARA Máquina CNC 1.0N.M 2.5A
O motor passo-a-passo NEMA 23 pode fornecer um binário maior do que o NEMA 17, o que é muito útil para aplicações que exigem a condução de cargas maiores.
Equipamentos para fabrico de semicondutores, máquinas de corte e gravura a laser
Características:
Passo Angel |
10,8 ° |
Tamanho do quadro |
57 mm |
Número de fases |
Fase 2 |
Corrente nominal |
2.5 A |
Torque de retenção |
1.0 N.m. |
Resistência |
1.2 ohms |
Indutividade |
4.1 mH |
Inercia do rotor |
260 g-cm2 |
Peso do motor |
00,6 kg |
Número de leads |
4 |
Conexão |
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de umidade (%): 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC por 1 min.
| Modelo | Torque de retenção | Ângulo de passo | Duração | TTipo de eixo | Corrente nominal |
| O número de veículos deve ser indicado. | 0.6 N.m. | 10,8° | 41 mm | D eixo 21 mm | 1.0A |
| 57SHD4415-21B | 1.1 N.m. | 10,8° | 54 mm | D eixo 21 mm | 3.0A |
| 57SHD4816-21B | 2.0N.m | 10,8° | 76 mm | D eixo 21 mm | 3.0A |
| 57SHD4913-21B | 2.5 N.m. | 10,8° | 83 mm | D eixo 21 mm | 3.0A |
| O número de veículos aéreos | 3.0N.m | 10,8° | 100 mm | D eixo 20 mm | 3.0A |
