Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROSH,ISO |
Número do modelo | 39SHY4001-30 |

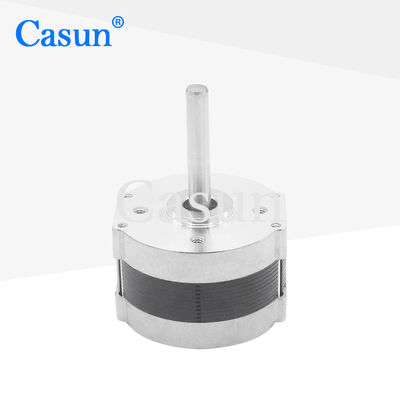

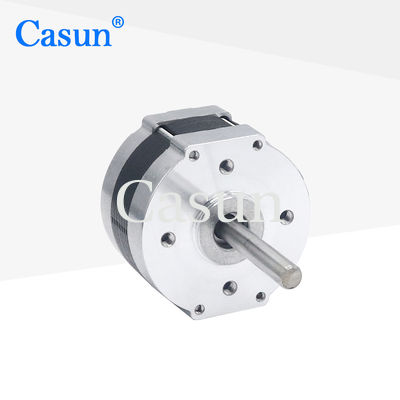

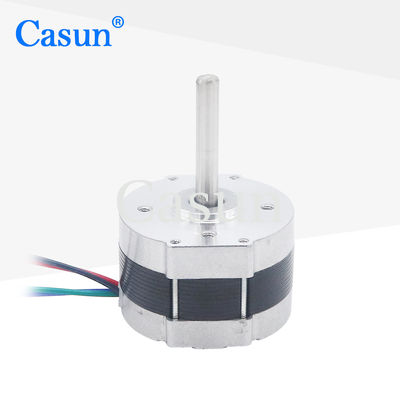

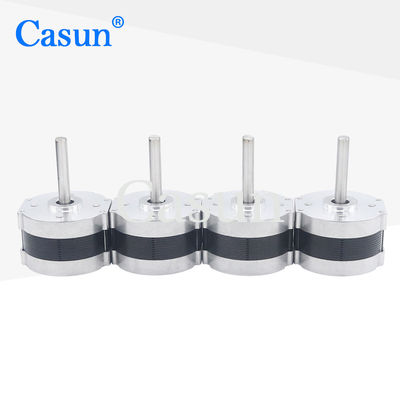

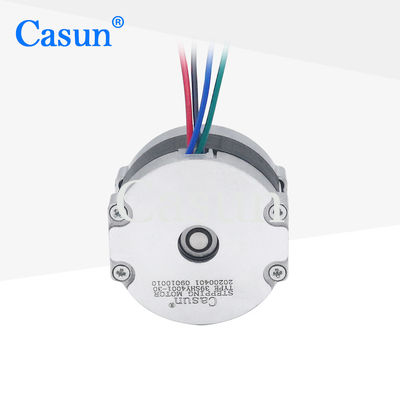

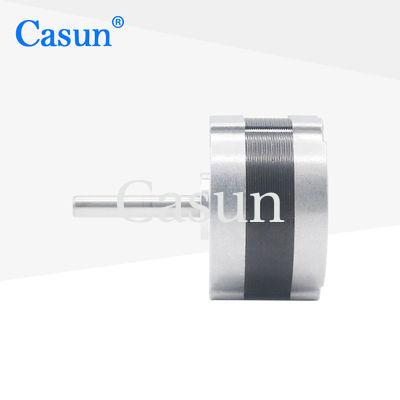

39 mm Ciclo 120mN.M Quatro fios de motor passo 2 fase NEMA 16 CE RoHS DC motores
O motor passo 39mm é um tipo menor de motor passo que tem algumas vantagens únicas em comparação com outros motores passo maiores
Funcionando de forma de baixo consumo, é mais eficiente em termos de energia e eficiência energética.
Características:
Passo Angel |
10,8 ° |
Tamanho do quadro |
39 mm |
Número de fases |
Fase 2 |
Corrente nominal |
0.4 A |
Torque de retenção |
120 mN.m |
Resistência |
23.3 ohms |
Indutividade |
190,8 mH |
Inercia do rotor |
20 g-cm2 |
Peso do motor |
0.17 kg |
Número de leads |
4 |
Conexão |
Bipolar |
Aparência
Especificações de funcionamento
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de umidade (%): 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC por 1 min.
Modelo | Torque de retenção | Ângulo de passo | Comprimento do motor | Tipo de eixo | Corrente nominal |
39SHD0001-20 | 100 mN.m | 10,8° | 20 mm | Eixo redondo 20 mm |
0.48A |
39SHD0504-20 | 100 mN.m | 10,8° | 22 mm | Eixo redondo 20 mm |
0.4A |
39SHD0611-20 | 200 mN.m | 10,8° | 25 mm | Eixo redondo 20 mm |
0.4A |
39SHD0302-20 | 220 mN.m | 10,8° | 34 mm | Eixo redondo 20 mm |
0.4A |
39SHD0401-24 | 220 mN.m | 10,8° | 38 mm | Eixo redondo 24 mm |
0.4A |
39SHD0801-24B | 220 mN.m | 10,8° | 48 mm | Aço D 24 mm |
0.4A |
Descarregar
Codificador |
Freio |
Caixa de engrenagens |
Fator de pressão |
