Motor deslizante de parafuso movimentador

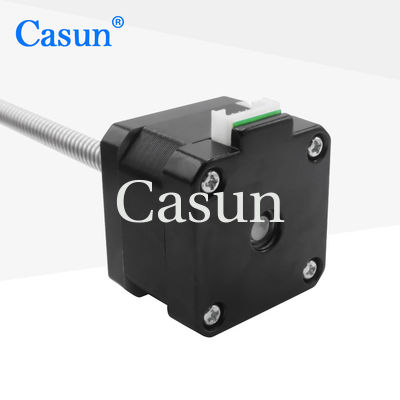

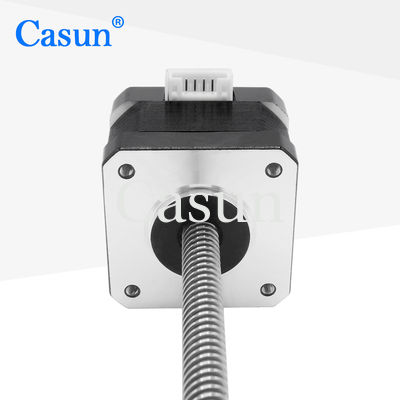

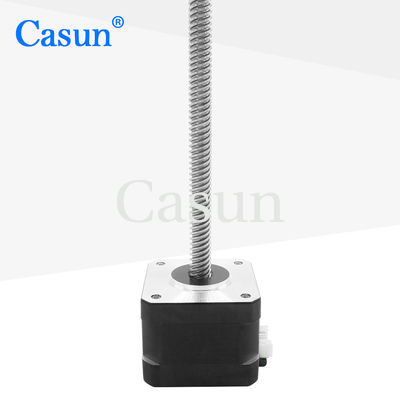

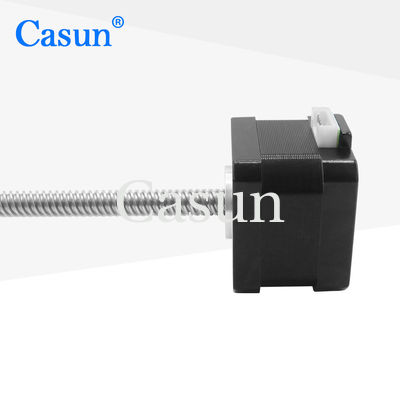

Motor linear de parafuso de acionamento externo NEMA 17 com CE ROHS para automação de laboratório

Motor linear de parafuso de acionamento externo NEMA 17 com CE ROHS para automação de laboratório

Nome da marca:	Casun
Número do modelo:	42SHD0003-200NKH
moq:	1pc
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Ângulo de Steper:

1.8 graus

Corrente:

0.4Amp

Torque de retenção:

280mN.m

Comprimento do parafuso:

200 mm

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

NEMA 17 Motor linear de parafuso

Motor linear de parafuso de automação de laboratório

Motor linear de parafuso CE ROHS

Descrição do produto

Permitir que o motor controle o curso com passos mais precisos melhora a precisão do controle de movimento.

Automatização de laboratório, processamento de semicondutores, equipamento de transporte.

Características:

Disponíveis versões bipolares ou unipolares
A especialização em serviços sob medida é a nossa especialidade
Disponível em versões de eixo único ou duplo
Garantia de dez anos e compra com confiança
Os nossos engenheiros estarão em contacto dentro de 48 horas para fornecer a melhor solução.

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	0.4 Amp
Torque de retenção	280 mN.m
Resistência	30 ohms
Indutividade	37 mH
Inercia do rotor	38 g-cm2
Peso do motor	0.2 kg
Parafusos de chumbo	Tr8X8
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de umidade (%): 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

Motor linear de parafuso de acionamento externo NEMA 17 com CE ROHS para automação de laboratório 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
