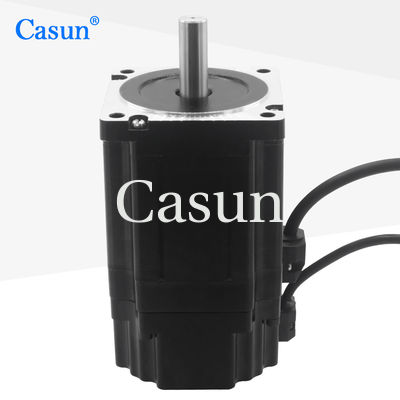

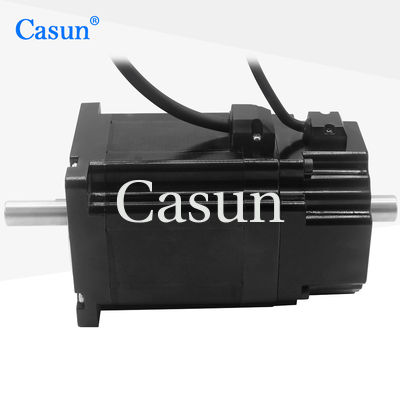

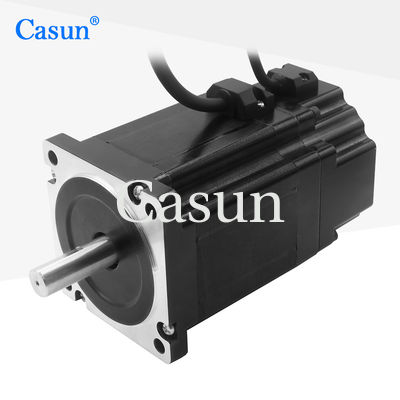

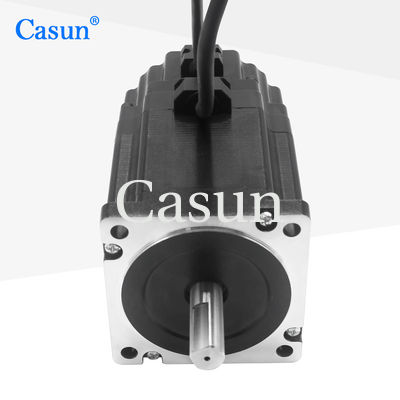

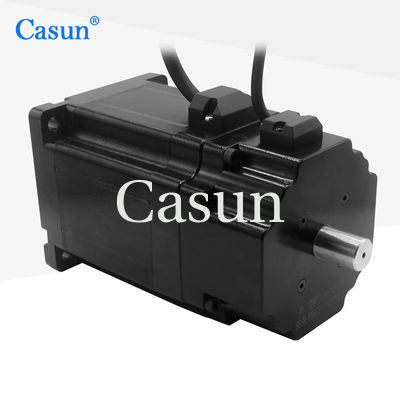

868698mm NEMA 34 Motor de passo híbrido com freio para aplicações industriais

868698mm NEMA 34 Motor de passo híbrido com freio para aplicações industriais

Nome da marca:	Casun
Número do modelo:	O número de veículos deve ser indicado.
moq:	1pc
Preço:	$9.49-$14
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Ângulo de passo:

10,8°

Número de fase:

Corrente nominal:

3.0A

Corpo:

98 mm

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor de passo híbrido NEMA 34

Motor de passo híbrido de 868698mm

Motor de passo híbrido industrial

Descrição do produto

O sistema de travagem pode manter a posição do motor sem fonte de alimentação externa.

O movimento é conseguido através de um controle de ângulo preciso, e cada passo do movimento é definido com precisão.

Características:

Disponíveis versões bipolares ou unipolares
A nossa equipa de engenheiros vai contactar-nos dentro de 48 horas para fornecer a melhor solução.
Cada modelo de motor passo-a-passo é adequado para diversos cenários
Serviços personalizados
Especializado em I & D e fabricação

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	86 mm
Número de fases	Fase 2
Corrente nominal	3.0A
Torque de retenção	5.6 N.m.
Resistência	1.5 ohms
Indutividade	15 mH
Inercia do rotor	1700 g-cm2
Peso do motor	20,9 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de umidade (%): 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	TTipo de eixo	Corrente nominal
86SHD4003-32	4.0N.m	10,8°	69 mm	Acervo de chave 32 mm	4.0A
86SHD4101-32	4.5 N.m.	10,8°	76 mm	Acervo de chave 32 mm	4.0A
86SHD4201-37	5.6 N.m.	10,8°	98 mm	Acervo de chave 37 mm	4.0A
86SHD4314-37	6.8 N.m.	10,8°	112 mm	Acervo de chave 37 mm	5.0A
86SHD4404-37	8.0N.m	10,8°	127 mm	Acervo de chave 37 mm	5.0A
86SHD4505-37	12.0N.m	10,8°	150 mm	Acervo de chave 37 mm	5.5A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

86*86*98mm NEMA 34 Motor de passo híbrido com freio para aplicações industriais 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
