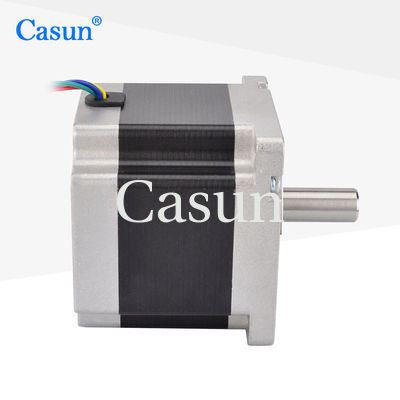

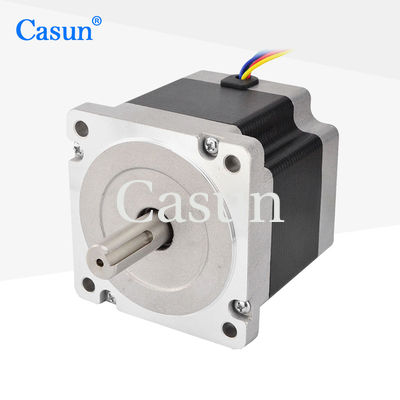

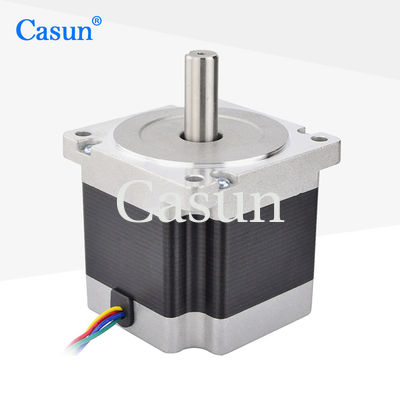

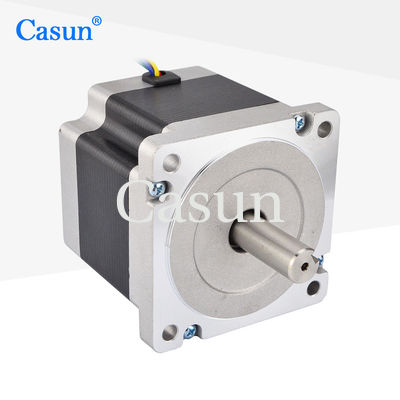

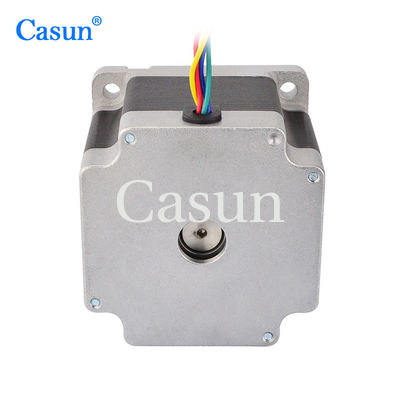

Nema 34 Bipolar 1,8 graus Motor a passo 86x86x76mm 4N.m 4 fios para máquina de impressão

Nema 34 Bipolar 1,8 graus Motor a passo 86x86x76mm 4N.m 4 fios para máquina de impressão

Nome da marca:	Casun
Número do modelo:	86SHD4114-37
moq:	1pc
Preço:	$24.92-$25.96
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

10,8°

Torque de retenção:

4.0N.m

Corrente:

4.0A

Comprimento do motor:

76 mm

Fator de pressão:

Cabeça da chave 37 mm comprimento

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

4N.m Nema 34 Motor de passo bipolar

86x86x76mm Nema 34 Bipolar Motor a Passo

Motor passo-a-passo da máquina de impressão

Descrição do produto

Os motores passo-a-passo NEMA 34 podem responder rapidamente aos sinais de controlo e são adequados para situações que exigem uma acção rápida.

O circuito de acionamento de um motor passo a passo é relativamente simples, fácil de projetar e manter.

Características:

Disponíveis versões bipolares ou unipolares
Desfrute de uma garantia de dez anos e compre com confiança
Oferecemos serviços personalizados e bem-vindos à produção baseada em contrato
Alto binário e precisão garantidos
Os nossos engenheiros entrarão em contacto consigo dentro de 48 horas para fornecer a solução ideal

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	86 mm
Número de fases	Fase 2
Corrente nominal	4.0 A
Torque de retenção	4.0N.m
Resistência	0.62 ohms
Indutividade	3.5 mH
Inercia do rotor	1000 g-cm2
Peso do motor	20,3 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	TTipo de eixo	Corrente nominal
86SHD4003-32	4.0N.m	10,8°	69 mm	Acervo de chave 32 mm	4.0A
86SHD4101-32	4.5 N.m.	10,8°	76 mm	Acervo de chave 32 mm	4.0A
86SHD4201-37	5.6 N.m.	10,8°	98 mm	Acervo de chave 37 mm	4.0A
86SHD4314-37	6.8 N.m.	10,8°	112 mm	Acervo de chave 37 mm	5.0A
86SHD4404-37	8.0N.m	10,8°	127 mm	Acervo de chave 37 mm	5.0A
86SHD4505-37	12.0N.m	10,8°	150 mm	Acervo de chave 37 mm	5.5A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

Nema 34 Bipolar 1,8 graus Motor a passo 86x86x76mm 4N.m 4 fios para máquina de impressão 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
