40 mm 2 fase 12V NEMA 17 motor passo a passo com -20 ° C a 50 ° C temperatura ambiente

40 mm 2 fase 12V NEMA 17 motor passo a passo com -20 ° C a 50 ° C temperatura ambiente

Nome da marca:	Casun
Número do modelo:	42SHD0231-24
moq:	1 unidade
Preço:	$4-$8
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Passo anjo:

1,8°

Torque de retenção:

300 MN.M

Atual:

0.6A

Comprimento do motor:

40mm

Haste:

24mm Comprimento

Tensão:

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Inércia do rotor:

57 g-cm2

Tensão nominal:

6 V

Peso:

0,24kg

Torque do retém:

15mN.m

Comprimento do eixo:

24 mm

Número de ligações:

Fase:

Corrente nominal:

0,6 A

Indutância da fase:

20 mH

Diâmetro do eixo:

5 mm

Ângulo de passo:

1,8 graus

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

motor deslizante do NEMA 17 de 40mm

Motor passo a passo de 12 V ou 17 V

2 - motor deslizante do NEMA 17 da fase

Descrição do produto

Motor de Passo NEMA 17 Híbrido de 2 Fases e 12V de 40mm

A Série de Motores de Passo Híbridos de 42mm oferece um torque de retenção potente em uma variedade de tamanhos. Use com um driver de micropasso para reduzir a vibração e obter uma resolução de passo mais alta. Escolha uma versão básica ou solicite sua própria configuração personalizada.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção de motor de passo híbrido
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS
Personalizações sob solicitação

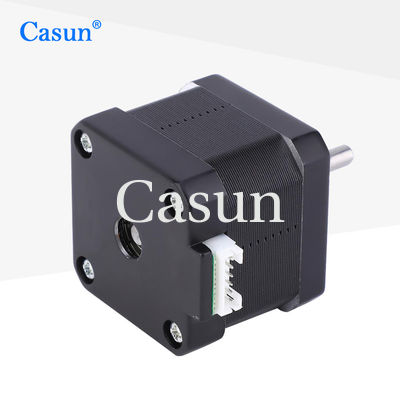

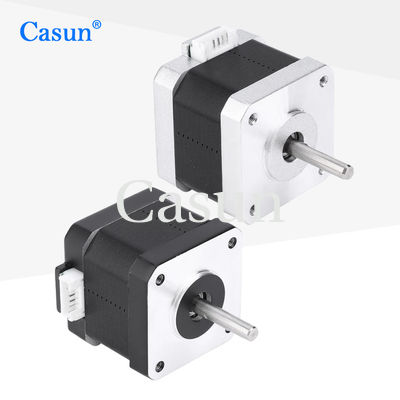

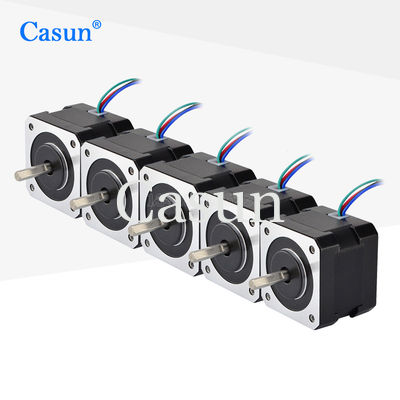

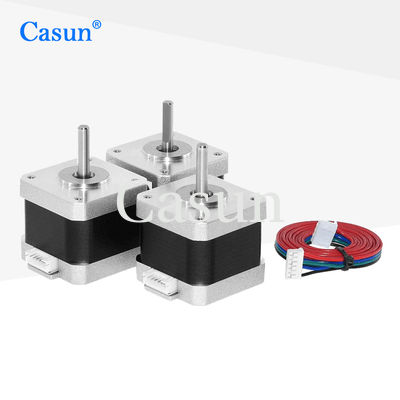

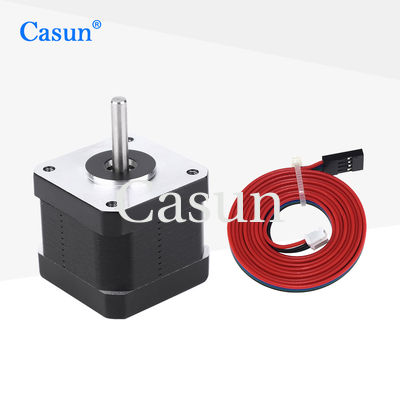

Aparência

Dimensões

Especificações do Motor

Ângulo de Passo	1,8°
Tamanho da Estrutura	40 mm
Número de Fases	2 Fases
Corrente Nominal	0,6 A
Torque de Retenção	300 mN.m
Resistência	10 ohm
Indutância	20 mH
Inércia do Rotor	57 g-cm²
Peso do Motor	0,24 kg
Número de Fios	4
Conexão	Unipolar

Especificações de Operação

Ângulo de Passo

1,2°

Temperatura Máxima

80°C máximo

Temperatura Ambiente

-20°C a 50°C

Temperatura de Armazenamento

-20°C a 100°C

Faixa de Umidade

85% ou menos, sem condensação

Isolamento do Fio Magnético

Classe B 130°C

Resistência de Isolamento

100M Ohm a 500 VCC

Rigidez Dielétrica

500 VCC por 1 min

Submodelos

Modelo	Torque de Retenção	Ângulo de Passo	Comprimento do Motor	Tipo de Eixo	Corrente Nominal
42SHD4950	0,13N.m	1,8°	20mm	Eixo D-20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	Eixo D-20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	Eixo D-20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	Eixo D-24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	Eixo D-24mm	2,1A

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções Disponíveis

Encoder

Freio

Caixa de Engrenagens

Eixo
