Motor deslizante de parafuso movimentador

NEMA 17 Motor passo-a-passo cativo corpo ultrafino de 20 mm 1,0A 0,13N.m para instrumento de precisão

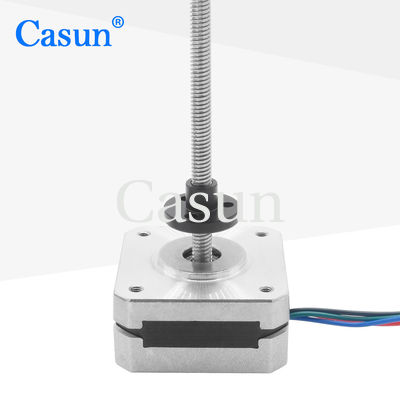

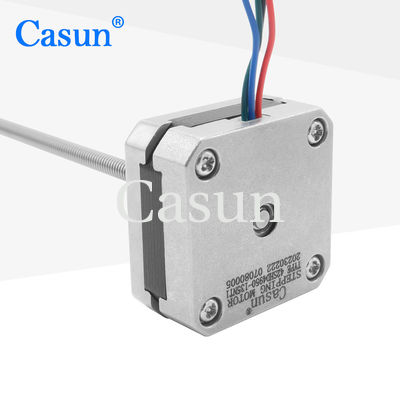

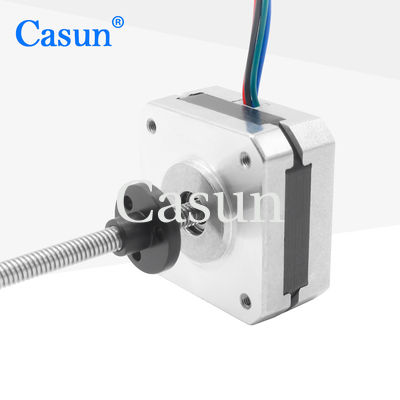

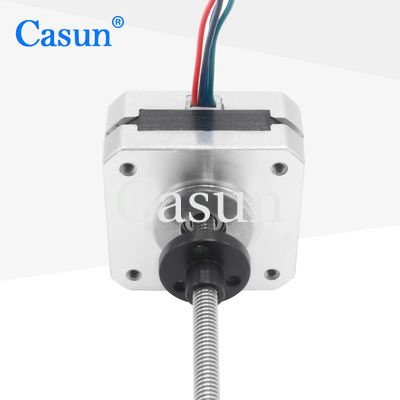

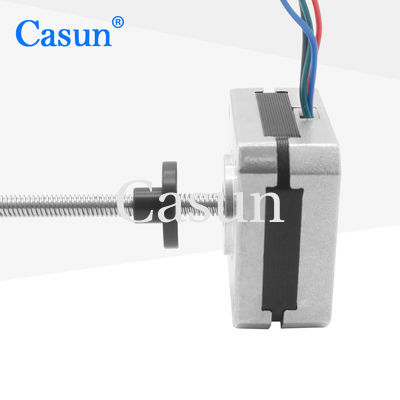

NEMA 17 Motor passo-a-passo cativo corpo ultrafino de 20 mm 1,0A 0,13N.m para instrumento de precisão

Nome da marca:	Casun
Número do modelo:	42SHD4950-135NT1
moq:	1pc
Preço:	$9.68-$14
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Corpo:

20 mm

Peso:

0.14kg

Diâmetro do eixo:

Tr5*2

Corrente de taxa:

1.0A

Fase:

personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

0.13N.m NEMA 17 motor passo-a-passo

1.0A NEMA 17 Motor passo-a-passo

Descrição do produto

Pode gerar diretamente movimento linear sem a necessidade de dispositivos de conversão adicionais, simplificando a estrutura mecânica.

Ao alterar a frequência do pulso, a velocidade de movimento do parafuso pode ser facilmente ajustada.

Características:

Disponíveis versões bipolares ou unipolares
A nossa equipa de engenheiros garante contacto dentro de 48 horas para apresentar a melhor solução.
Recrutando distribuidores entusiasmados!
Cada modelo de motor passo é adaptável a várias aplicações
Especializamo-nos em soluções profissionais de transmissão.

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.0A
Torque de retenção	130 mNm
Resistência	3.5 mm
Indutividade	4.5 mH
Inercia do rotor	15 g-cm2
Peso do motor	0.14 kg
Parafusos de chumbo	Tr5X2
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

NEMA 17 Motor passo-a-passo cativo corpo ultrafino de 20 mm 1,0A 0,13N.m para instrumento de precisão 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
