Motor deslizante de parafuso movimentador

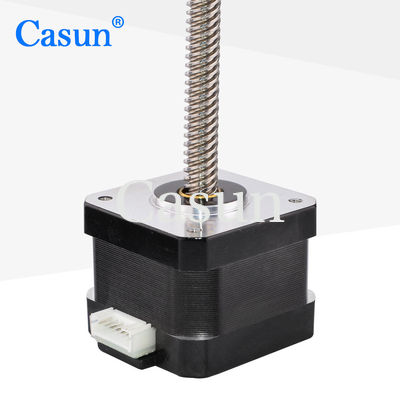

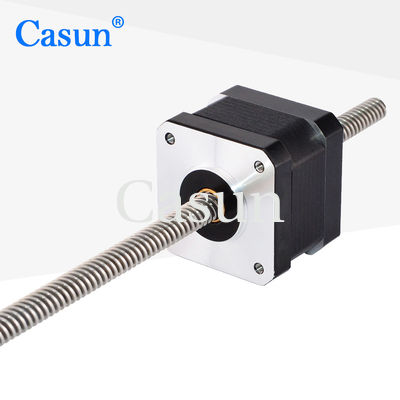

42x42x34mm 1,8 grau 2 fase 1.2A híbrido Nema 17 Tr8*2 motor passo não cativo

42x42x34mm 1,8 grau 2 fase 1.2A híbrido Nema 17 Tr8*2 motor passo não cativo

Nome da marca:	Casun
Número do modelo:	42SHD0034-52NT
moq:	1pc
Preço:	$9.68-$14
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Corpo:

34 mm

peso:

0,22kg

Diâmetro do eixo:

Tr8*2

Corrente de taxa:

1.28A

Fase:

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

1.2A NEMA 17 Motor passo a passo

42x42x34mm Nema 17 motor passo a passo

2 - motor deslizante do NEMA 17 da fase

Descrição do produto

Devido ao projeto de ângulo de hélice do parafuso, ele pode fornecer maior impulso com um volume de motor menor, tornando-o adequado para situações que exigem grandes cargas.

A estrutura de parafuso pode reduzir eficazmente a vibração e o ruído gerados pelo motor durante o funcionamento.

Características:

Disponíveis versões bipolares ou unipolares
Fornecemos serviços personalizados e aceitamos fabricação por contrato
Recrutando distribuidores entusiasmados!
Cada modelo de motor passo pode ser adequado para diferentes cenários
Especializamo-nos em soluções de transmissão profissionais.

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.28A
Torque de retenção	300 mN.m
Resistência	5.0 ohms
Indutividade	6.2 mH
Inercia do rotor	38 g-cm2
Peso do motor	0.22 kg
Parafusos de chumbo	Tr8X2
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

42x42x34mm 1,8 grau 2 fase 1.2A híbrido Nema 17 Tr8*2 motor passo não cativo 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
