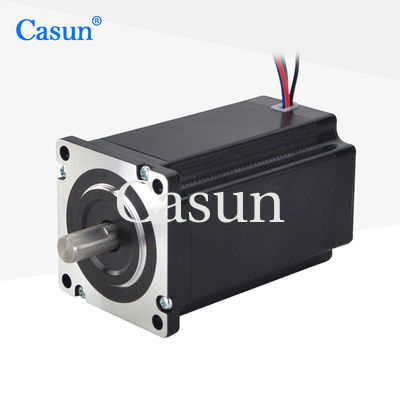

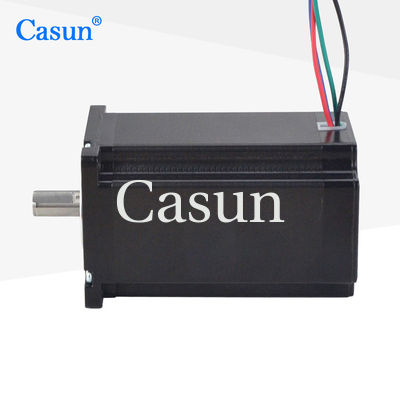

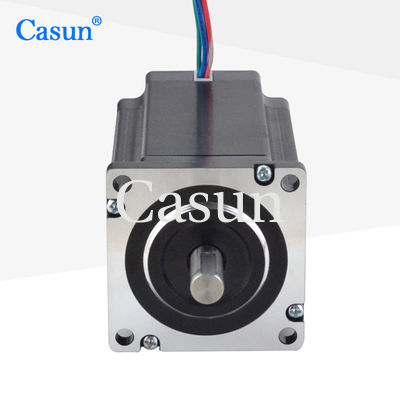

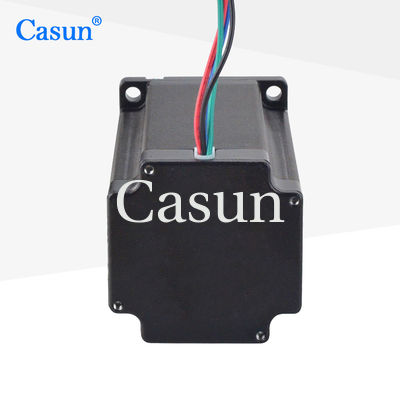

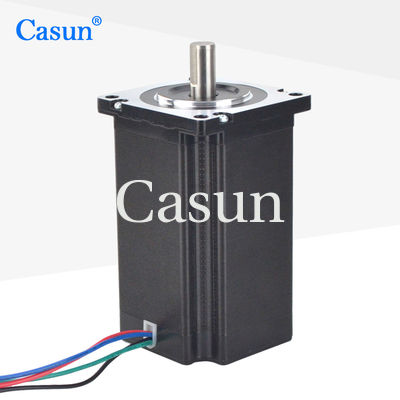

Motor passo-a-passo de 4 fases corpo de 100 mm 3,0 N.m NEMA 24 para braços robóticos

Motor passo-a-passo de 4 fases corpo de 100 mm 3,0 N.m NEMA 24 para braços robóticos

Nome da marca:	Casun
Número do modelo:	60SHD6705-21B
moq:	1PC
Preço:	$12.00-$16
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin:

CHINA

Certificação:

CE,ROHS,ISO

color:

black

Current / phase:

3.5A

Holding torque:

3.0N.m

Ângulo de passo:

10,8°

Customized:

The motor can be designed &manufactured with customized request.

Packaging Details:

Carton:38x29x18cm

Destacar:

Corpo de 100 mm NEMA 24 Motor passo a passo

3.0N.m NEMA 24 Motor a passo

Braços robóticos NEMA 24 Motor passo a passo

Descrição do produto

Os motores passo NEMA 23 são caracterizados por alto binário, alta precisão e alta confiabilidade.

Amplamente utilizado em vários campos, como equipamentos de automação, robôs e braços robóticos.

Características:

Disponíveis versões bipolares ou unipolares
Investigação e desenvolvimento profissionais
Distribuidores são procurados
A nossa equipa de engenheiros entrará em contacto consigo no prazo de dois dias úteis para apresentar a solução ideal
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	60 mm
Número de fases	Fase 4
Corrente nominal	3.5 Amp
Torque de retenção	3.0 N.m.
Resistência	1.8 ohms
Indutividade	3.5 mH
Inercia do rotor	1000 g-cm2
Peso do motor	1.5 kg

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Temos a capacidade de personalizar características do motor tais como eixos, parâmetros de enrolamento, dimensões de instalação, fios de chumbo,e conectores podem ajudar a garantir que o motor é um ajuste perfeito para a aplicação do clienteIsto pode conduzir a uma melhoria da eficiência, um aumento da fiabilidade e uma redução do tempo de inatividade.

Opções:
Encoder. Freio. Caixa de engrenagens.

Motor passo-a-passo de 4 fases corpo de 100 mm 3,0 N.m NEMA 24 para braços robóticos 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
