57×57×54mm Motor passo duplo de eixo 1.0A 0.9N.m NEMA 23 Com instrumentos de precisão

57×57×54mm Motor passo duplo de eixo 1.0A 0.9N.m NEMA 23 Com instrumentos de precisão

Nome da marca:	Casun
Número do modelo:	23HS22-1006D
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1,8°

Torque de retenção:

900mN.m

Atual:

1.0A

Comprimento do motor:

54 mm

Haste:

2 eixos de 20 mm de comprimento

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

1.0A Motor passo de duplo eixo

Instrumentos de precisão Motor passo-a-passo de eixo duplo

0.9N.m Motor passo-a-passo de duplo eixo

Descrição do produto

Motor de Passo de Eixo Duplo 57x57x54mm 1.0A 0.9N.m NEMA 23 Com Instrumentos de Precisão

Visão Geral do Produto

Motores de passo de eixo duplo geralmente têm torque mais alto porque os dois eixos podem fornecer conjuntamente um torque maior. O motor de passo de eixo duplo pode se adaptar a vários cenários de aplicação, como equipamentos de automação, instrumentos de precisão, robôs e muito mais.

Alta precisão e torque
Soluções personalizadas e fabricação sob contrato disponíveis
Nossos engenheiros entrarão em contato com você em até 48 horas para oferecer a solução mais adequada
Empresa profissional de fabricação de pesquisa e desenvolvimento
Cada modelo de motor de passo é adaptável a uma variedade de aplicações

Especificações do Motor

Ângulo de Passo 1.8°

Tamanho do Quadro 57 mm

Número de Fases 4 Fases

Corrente Nominal 1.0 A

Torque de Retenção 900 mN.m

Resistência 7.4 ohm

Indutância 10 mH

Inércia do Rotor 260 g-cm²

Peso do Motor 0.6 kg

Número de Fios 4

Conexão Bipolar

Referência Visual

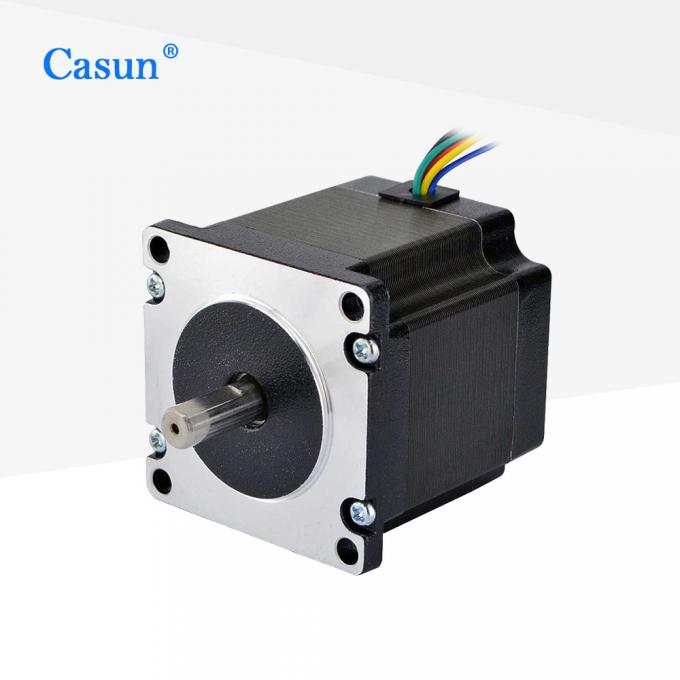

57×57×54mm Dual Shaft Stepper Motor appearance

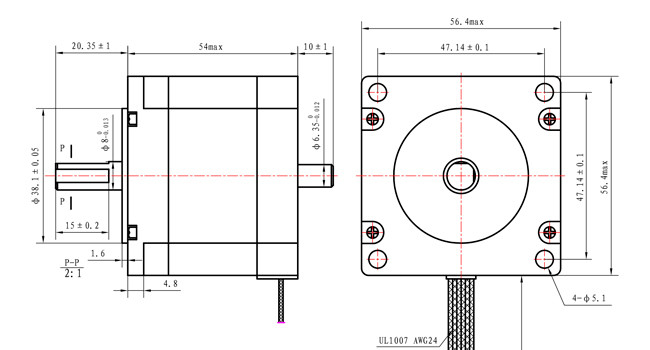

57×57×54mm Dual Shaft Stepper Motor dimensions diagram

Especificações de Operação

Ângulo de Passo 1.8°

Temperatura Máxima 80°C máximo

Temperatura Ambiente -20°C a 50°C

Temperatura de Armazenamento -20°C a 100°C

Faixa de Umidade 85% ou menos, sem condensação

Isolamento do Fio Magnético Classe B 130°C

Resistência de Isolamento 100M Ohm a 500 VCC

Rigidez Dielétrica 500 VCC por 1 min

Submodelos Disponíveis

Modelo	Torque de Retenção	Ângulo de Passo	Comprimento	Tipo de Eixo	Corrente Nominal
57SHD4013-21B	0.6N.m	1.8°	41mm	Eixo D-21mm	1.0A
57SHD4415-21B	1.1N.m	1.8°	54mm	Eixo D-21mm	3.0A
57SHD4816-21B	2.0N.m	1.8°	76mm	Eixo D-21mm	3.0A
57SHD4913-21B	2.5N.m	1.8°	83mm	Eixo D-21mm	3.0A
57SHD4934-20B	3.0N.m	1.8°	100mm	Eixo D-20mm	3.0A

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Encoder

Freio

Caixa de Engrenagens

Eixo

Por favor, clique no botão "Obter um orçamento" abaixo para nos informar seus requisitos.

Obter um orçamento
