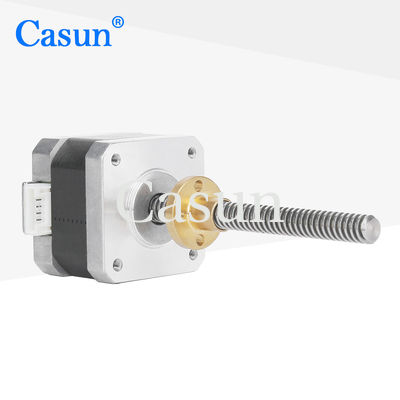

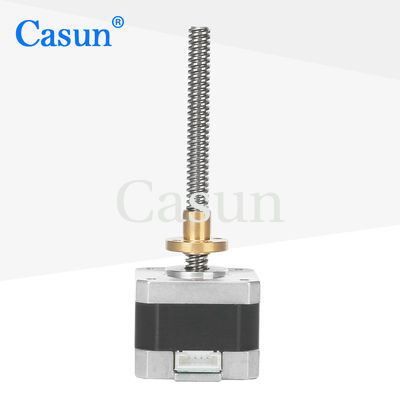

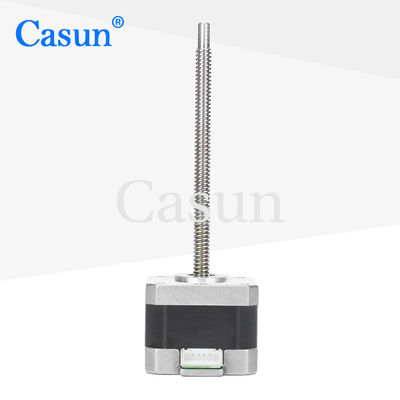

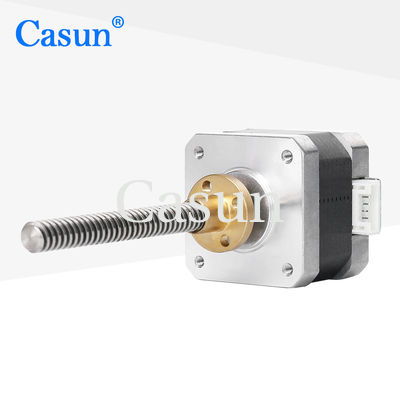

Motor passo-a-passo linear Nema 17 42SHD0003-85NK com 4 parafusos de chumbo cativos de 2 fases para laser CNC e impressora 3D

Motor passo-a-passo linear Nema 17 42SHD0003-85NK com 4 parafusos de chumbo cativos de 2 fases para laser CNC e impressora 3D

Nome da marca:	Casun
Número do modelo:	42SHD0003-85NK
moq:	1 unidade
Preço:	$12.8-$15
Condições de pagamento:	L/C, D/A, D/P, T/T
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Ângulo de passo:

Torque de retenção:

260mN.m

Atual:

Comprimento do motor:

Haste:

Faixa de parafuso 85 mm de comprimento

Fase:

Tensão nominal:

Torque do retém:

12mN.m

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 210 x 190 x 70 mm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

42SHD0003-85NK Motor passo-a-passo de parafuso de chumbo

Motor de passo linear Nema 17

Motor passo-passo de parafuso de chumbo de 2 fases

Descrição do produto

Motor de Passo Linear Nema 17 42SHD0003-85NK com Fuso Captivo de 4 Fios

Este motor de passo de 2 fases foi projetado especificamente para aplicações CNC, laser e impressoras 3D, apresentando um fuso integrado para conversão direta de movimento linear.

Visão Geral do Produto

O Motor de Passo Captivo Casun 42×42×34mm NEMA 17 entrega 0.4A de corrente e 0.26N.m de torque de retenção com certificação CE. Esta série de motor de passo híbrido oferece um poderoso torque de retenção em um formato compacto, ideal para aplicações com espaço limitado, mantendo alta precisão de posicionamento.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção de motor de passo híbrido para desempenho confiável
Chassi NEMA 17 padrão para fácil integração
Disponível em versões de eixo único ou duplo
Fuso integrado elimina peças de transmissão externas
Certificação de segurança CE e conformidade com RoHS
Comprimentos de fuso e curso personalizáveis
Suporte de engenharia disponível em até 48 horas

Dimensões

Especificações do Motor

Ângulo de Passo	1.8°
Tamanho do Quadro	42 mm
Número de Fases	2 Fases
Corrente Nominal	0.4 A
Torque de Retenção	260 mN.m
Resistência	30 ohm
Indutância	37 mH
Inércia do Rotor	38 g-cm²
Peso do Motor	0.2 kg
Número de Fios	4
Conexão	Bipolar

Especificações de Operação

Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min
Folga Radial do Eixo	0.02 Máx. (carga de 450g)
Folga Axial do Eixo	0.08 Máx. (carga de 450g)
Força Radial Máx.	28N (20mm da flange)
Força Axial Máx.	10N

Configurações Disponíveis

Este motor está disponível em vários comprimentos de corpo (41mm, 54mm, 76mm, 83mm, 100mm) com múltiplas opções de diâmetro, passo e comprimento do fuso para atender aos requisitos específicos da sua aplicação.

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios com requisitos especiais, conectores e muito mais.

Acessórios Opcionais

Encoder

Freio

Caixa de Engrenagens

Eixo

Por favor, clique no botão "Solicitar Orçamento" abaixo para nos informar seus requisitos
