Motor deslizante de parafuso movimentador

Nema 23 Hybrid Linear Stepper Motor Drive Module DC Power All-in-One para Integração de Uma Máquina

Nome da marca:	Casun
Número do modelo:	57SHD4811-330NXH-PSM57
moq:	1 unidade
Preço:	$38-45
Condições de pagamento:	L/C, D/A, D/P, T/T
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Detalhes da embalagem:

Caixa: 380x230x180mm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Modulo de accionamento do motor a passo NEMA 23

Motor deslizante híbrido do NEMA 23

Modulo de accionamento de motor de passo híbrido

Descrição do produto

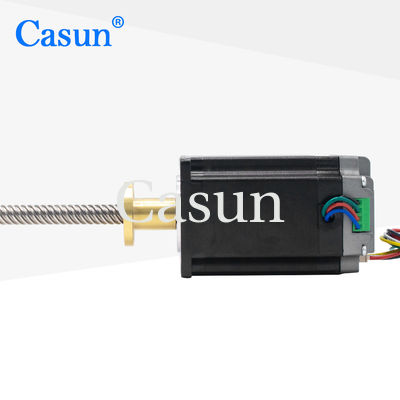

Nema 23 Modulo de accionamento de motor de passo linear híbrido

Este motor passo-a-passo Casun de 57×57mm possui um projeto de 4 parafusos cativos com 4A e binário de 2,0 N.m.Certificado CE de fiabilidade industrial.

Características do produto

O parafuso de chumbo de precisão integrado garante uma alta repetibilidade para aplicações CNC e automação

Suporta configurações de enrolamento bipolares (4-wire/8-wire) e unipolares (6-wire)

Módulo de alimentação de corrente contínua integrado com entrada de voltagem larga para conceção de sistemas compactos

Base NEMA 23 (57×57mm) fornece rigidez superior com impulso superior a 1N

Encodificador opcional para controlo de circuito fechado e estabilidade reforçada de alta velocidade

Compatível com as normas de segurança CE e com as directivas ambientais RoHS

Percurso e comprimento de curso do parafuso de chumbo personalizáveis para requisitos específicos

Suporte técnico com resposta de 48 horas para seleção e otimização

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	4 A
Torque de retenção	2000 mN.m
Resistência	0.6 ohms
Indutividade	10,8 mH
Inercia do rotor	460 g-cm2
Peso do motor	10,4 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto
Jogos radiais do eixo	0.02 Max. (450 g de carga)
Desempenho axial do eixo	0.08 Max. (450 g de carga)
Max. Força radial	28N (20mm a partir da flange)
Max. Força axial	10N

Submodelos disponíveis

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
41mm, 54mm, 76mm, 83mm, 100mm	8	1	20 ~ 1000 mm
	2	1.5875
	4	3.175
	8	25.4
	9.53	10
	10	2, 4, 10, 20
	12	4
	15	4, 8

Acessórios opcionais

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Serviços de personalização

Se o nosso motor padrão não pode satisfazer as suas necessidades, podemos personalizar o motor de acordo com as suas necessidades.

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Perguntas Frequentes

Quem somos nós?

Com sede em Guangdong, China, desde 2011, atendemos mercados domésticos (63%), Europa Ocidental (12%), América do Norte (9%), Ásia Oriental (8%) e outras regiões globais com uma equipe de 51-100 profissionais.

Como podemos garantir a qualidade?

Realizamos a amostragem pré-produção e a inspecção final antes do envio para garantir padrões de qualidade consistentes.

O que pode comprar de nós?

Somos especializados em motores Stepper e BLDC Motors.

Por que compraria de nós?

Com mais de 11 anos de experiência especializada na produção e venda de motores passo a passo, oferecemos experiência comprovada e confiabilidade.

Que serviços podemos prestar?

Aceitamos FOB, CFR, CIF, EXW e termos de entrega expressa; pagamento em USD/CNY via T/T, L/C, D/P D/A, PayPal; com suporte em inglês, chinês e japonês.
