Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 57SHD0408-160NT |

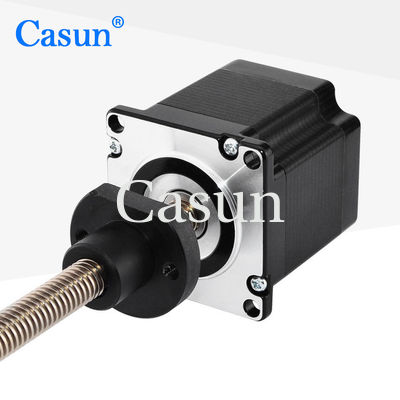

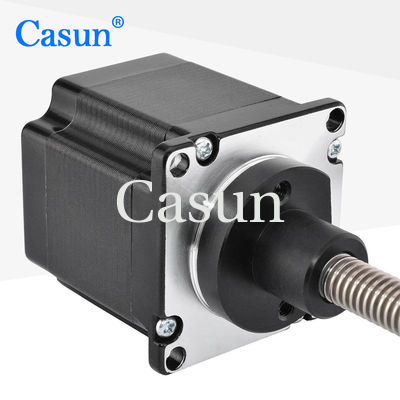

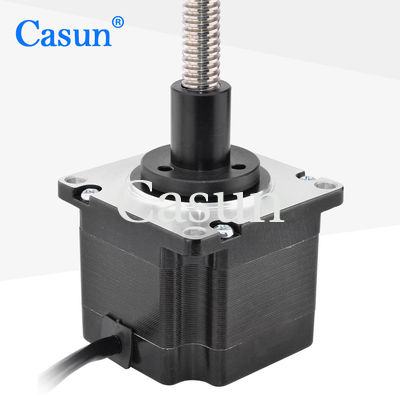

Motor deslizante deslizante externo do NEMA 23 2.8A 1N.M Stepper Motor Captive do motor de parafuso movimentador de Casun
Motor deslizante prisioneiro 57X57X54mm 2.8A 1.0N.m do NEMA 23 com CE
A série 57mm híbrida do motor deslizante fornece o torque guardando alto em uma escala dos tamanhos.
Características:
Anjo da etapa |
° 1,8 |
Tamanho de Fram |
57 milímetros |
Número de fase |
2 - fase |
Corrente avaliado |
2,8 A |
Guardando o torque |
1000 mN.m |
Resistência |
1,2 ohms |
Indutância |
4,2 mH |
Inércia do rotor |
² 260 g-cm |
Peso do motor |
0,8 quilogramas |
Número de ligações |
4 |
Conexão |
Bipolar |
Ângulo da etapa: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiental: -20 °C a 50°C
Temperatura de armazenamento -20: °C a 100°C
Escala de umidade (%): 85% ou menos, não-condensando-se
Isolação do fio do ímã: Classe B 130 DEG C
Resistência de isolação: 100M Ohm em 500 VDC
Força dielétrica: 500 VDC para 1 minuto
Jogo radial do eixo: 0.02Max. (450g-load)
Jogo axial do eixo: 0.08Max. (450g-load)
Força radial máxima: 28N (20mm da flange)
Força axial máxima): 10N
Comprimento de corpo
|
Diâmetro do parafuso | Passo | Comprimento do parafuso |
41mm
54mm
76mm
83mm
100mm |
8 | 1 | 20 ~ 1000m |
2 | |||
4 | |||
8 | |||
9,53 | 1,5875 | ||
3,175 | |||
25,4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
Transferência
Se nosso motor básico não satisfaz suas exigências, nós podemos personalizar o motor para encontrar suas especificações.
os eixos originais, parâmetros de enrolamento, medidas da instalação, conduzem fios com necessidades originais, conexões, são e assim por diante exemplos do índice personalizado.
Codificador |
Freio |
Caixa de engrenagens |
Eixo |
