Motor deslizante de parafuso movimentador

NEMA 23 Motor passo-passo integrado com parafuso de chumbo externo 2N.M Motor passo-passo cativo integrado

NEMA 23 Motor passo-passo integrado com parafuso de chumbo externo 2N.M Motor passo-passo cativo integrado

Nome da marca:	Casun
Número do modelo:	57SHD4811-330NXH-PSM57
moq:	1 unidade
Preço:	$16.68-$30
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1,8°

Torque de retenção:

2 N.m.

Atual:

2.8A

Comprimento do motor:

76mm

Haste:

Comprimento do eixo 330mm do parafuso

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Habilidade da fonte:

40000+PCS+Mês

Destacar:

NEMA 23 Motor passo-a-passo de parafuso de chumbo

Motor passo-passo de parafuso de chumbo 2N.M.

Descrição do produto

NEMA 23 Motor passo-passo integrado com parafuso de chumbo externo 2N.M Motor passo-passo cativo integrado

O motor passo-passo de parafuso de chumbo externo integrado Casun é um tipo específico de motor passo-passo projetado e fabricado pela Casun.m (newton-metros)O termo "parafuso de condução externo integrado" indica que o motor incorpora um mecanismo de parafuso de condução externo, que é utilizado para aplicações de movimento linear.

Um parafuso de chumbo é um eixo roscado que converte o movimento de rotação em movimento linear.O motor Casun fornece uma solução compacta para aplicações que exigem um posicionamento linear preciso.

O termo "motor passo-a-passo cativo" refere-se a um motor passo-a-passo que incorpora um mecanismo que impede que o eixo gire livremente quando o motor não estiver alimentado.Esta concepção garante que o eixo do motor permaneça em posição fixa, proporcionando estabilidade e evitando qualquer movimento indesejado.

No geral, o motor passo-passo de parafuso de chumbo externo integrado Casun NEMA 23 2N.M é adequado para aplicações que exigem tanto o controle de movimento rotativo quanto linear,oferecendo posicionamento preciso e capacidade de retenção.

Características fundamentais

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Os nossos engenheiros estarão em contacto dentro de 48 horas para fornecer a melhor solução.

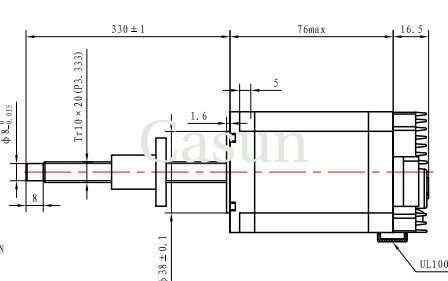

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	2.4A
Torque de retenção	2 N.m.
Resistência	1.2 ohms
Indutividade	4.2 mH
Inercia do rotor	460 g-cm2
Peso do motor	10,4 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto
Jogos radiais do eixo	0.02 Max. (450 g de carga)
Desempenho axial do eixo	0.08 Max. (450 g de carga)
Max. Força radial	28N (20 mm da flange)
Max. Força axial	10N

Submodelos

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
41mm, 54mm, 76mm, 83mm, 100mm	8 mm	1 mm, 2 mm, 4 mm, 8 mm, 10 mm	20 mm ~ 1000 mm
	9.53mm	1.5875mm, 3.175mm, 25.4mm
	10 mm	2 mm, 4 mm, 10 mm, 20 mm
	12 mm	4 mm
	15 mm	4mm, 8mm

Opções de personalização

Se o nosso motor básico não satisfazer os seus requisitos, podemos personalizar o motor para atender às suas especificações.,fios de chumbo com necessidades únicas, conexões e muito mais.

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Se precisar de mais informações sobre o motor cativo integrado, contacte o serviço de apoio ao cliente.

Obtenha uma citação

Por favor, clique no botão "Obter uma cotação" acima para nos dizer seus requisitos.
